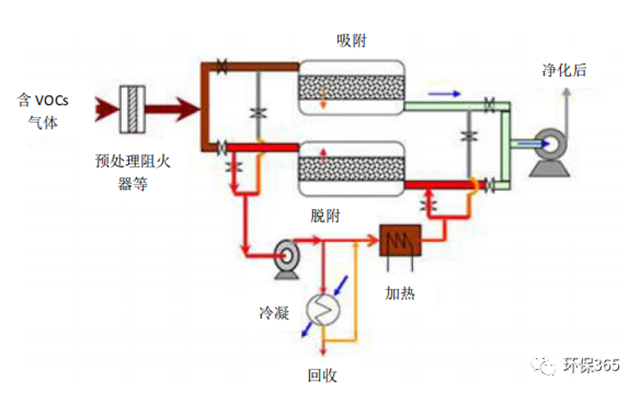

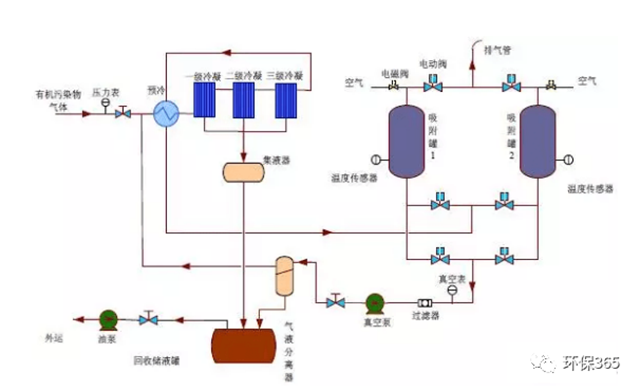

整個體系由來氣預處理、吸附、循環加熱脫附、冷凝收回和自動操控等***要部分構成。含VOCs的氣體經過預處理后進入吸附段吸附后合格排放，吸附段一般并聯設置有吸附罐并經過切換閥操控完成氣體的接連吸附操作。吸附到設定程度的吸附罐經過切換閥切換構成再生循環回路。循環回路可經過充入惰性氣體置換體系內氣體的方法削減氣相中的含氧量，然后削減再生進程中某些類型溶劑的氧化副產物的生成。經過循環風機和加熱器可構成循環氣流加熱吸附罐進行脫附，一起經過分流冷凝體系冷凝收回溶劑。



　　現在該技能老練、安穩，可完成自動化運轉。單位出資***致為9-24萬元/千（m3/h），收回的有機物本錢700-3000元/t。對有機氣體成分的凈化收回功率一般***于90%，也可達95%以上。適用于石油，化工及制藥工業，涂裝、印刷、涂布，漆包線、金屬及薄膜除油，食物，煙草，種子油萃取工業，及其他運用有機溶劑或C4-C12 石油烴的工藝進程。



　　（2）高效吸附-脫附-焚燒 VOCs 管理技能

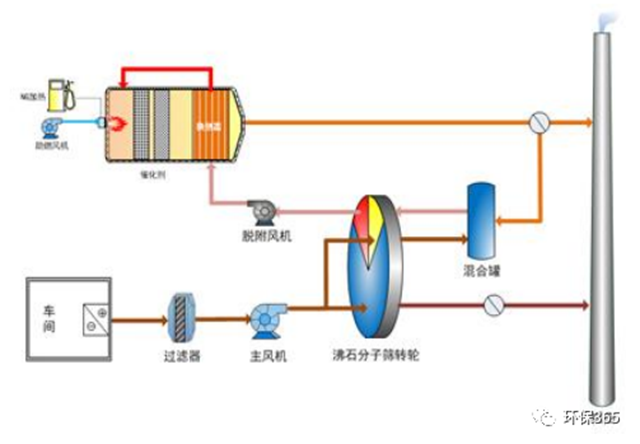

　　該技能使用高吸附功能的活性碳纖維、顆粒炭、蜂窩炭和耐高溫高濕整體式分子篩等固體吸附資料對工業廢氣中的 VOCs 進行富集，對吸附飽滿的資料進行強化脫附工藝處理，脫附出的VOCs 進入高效催化資料床層進行催化焚燒或蓄熱催化焚燒工藝處理，從而降解 VOCs。



　　***要工藝流程包含預處理、吸附、脫附-焚燒三個階段。



　　①預處理：含 VOCs 廢氣在吸附凈化前一般先經高效纖維過濾器或高效干濕復合過濾器過濾，對廢氣粉塵等進行阻攔凈化。



　　②吸附階段：去除塵雜后的廢氣，經合理布風，使其均勻地經過固定吸附床內的吸附資料層過流斷面，在必定逗留時間內，因為吸附資料外表與有機廢氣分子間相互作用產生物理吸附，廢氣中的有機成份吸附在活性炭外表積，使廢氣得到凈化；實踐使用中，凈化設備一般設置兩臺以上吸附床，以確保一臺處于脫附再生或備用，確保吸附進程接連性，不影響實踐出產。

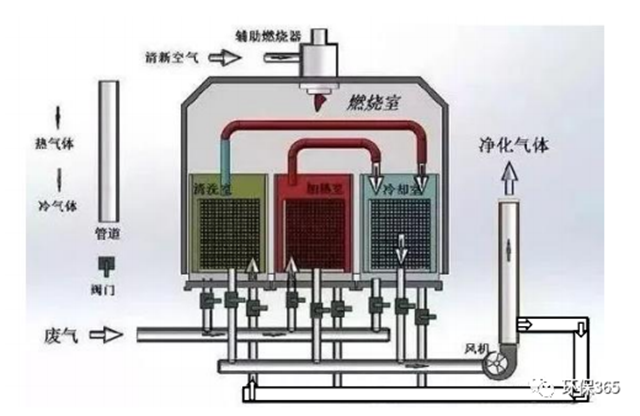

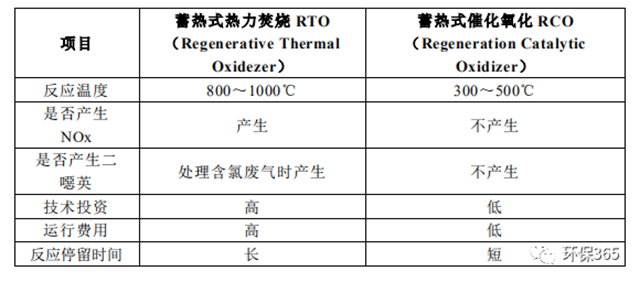

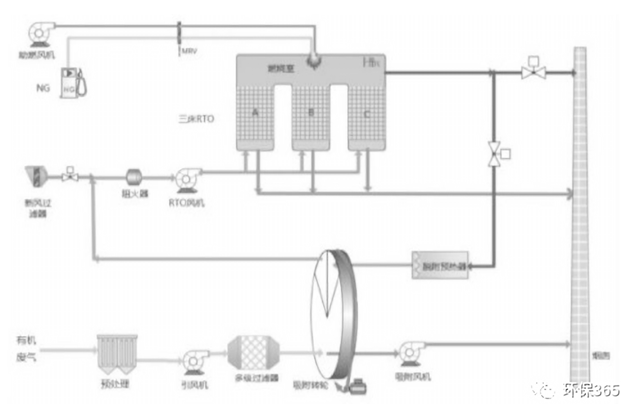

　　③脫附-焚燒：到達飽滿狀態的吸附床應中止吸附轉入脫附再生，脫附后的廢氣進入焚燒階段，即 RTO或 RCO廢氣處理工藝。
